Все повече производители дават приоритет на по-малки и по-ефективни в енергийно отношение машини и инструменти, но интегрирането на надеждни миниатюрни и прецизни компоненти за линейно движение може да бъде предизвикателство. Когато това движение е от съществено значение за миниатюризацията на устройството, намирането на линейни направляващи, които са компактни, леки и лесни за монтиране, може да се окаже трудна задача. Защото миниатюрните линейни направляващи трябва да осигуряват същото качество и издръжливост, които предлагат по-големите изпълнения.

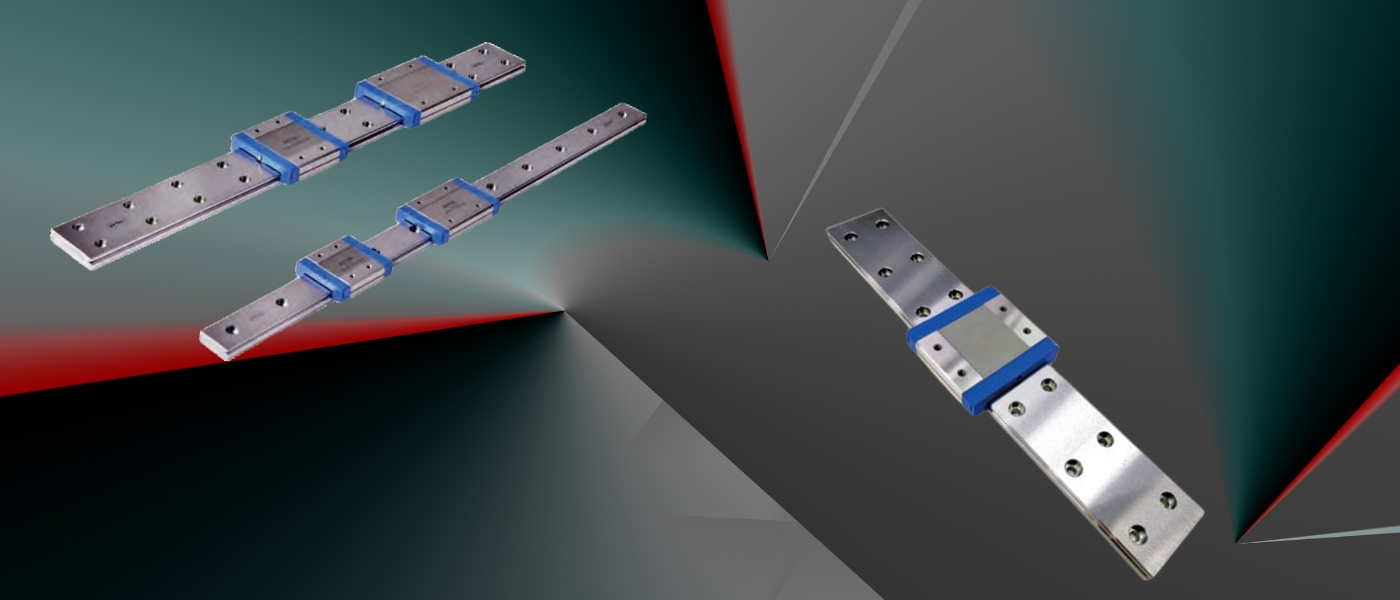

AirTAC е компания, която е в челните редици на производството на линейни направляващи. Нейното портфолио включва изделия с малки дължини на профилната шина и осигурява изключителна точност и стабилност на приложението. Наскоро AirTAC разшири гамата си от линейни направляващи със серията миниатюрни линейни направляващи LRW с по-широк дизайн на профилната шина. Новото изпълнение се отличава с по-голям съпротивителен момент, който позволява използването само на една линейна направляваща вместо двойка направляващи.

Миниатюрните линейни направляващи са подходяща за приложения в ограничено пространство. Типичните им области на приложение са във фармацевтичната и електронната промишленост, като изделията се предлагат с различни ширини.

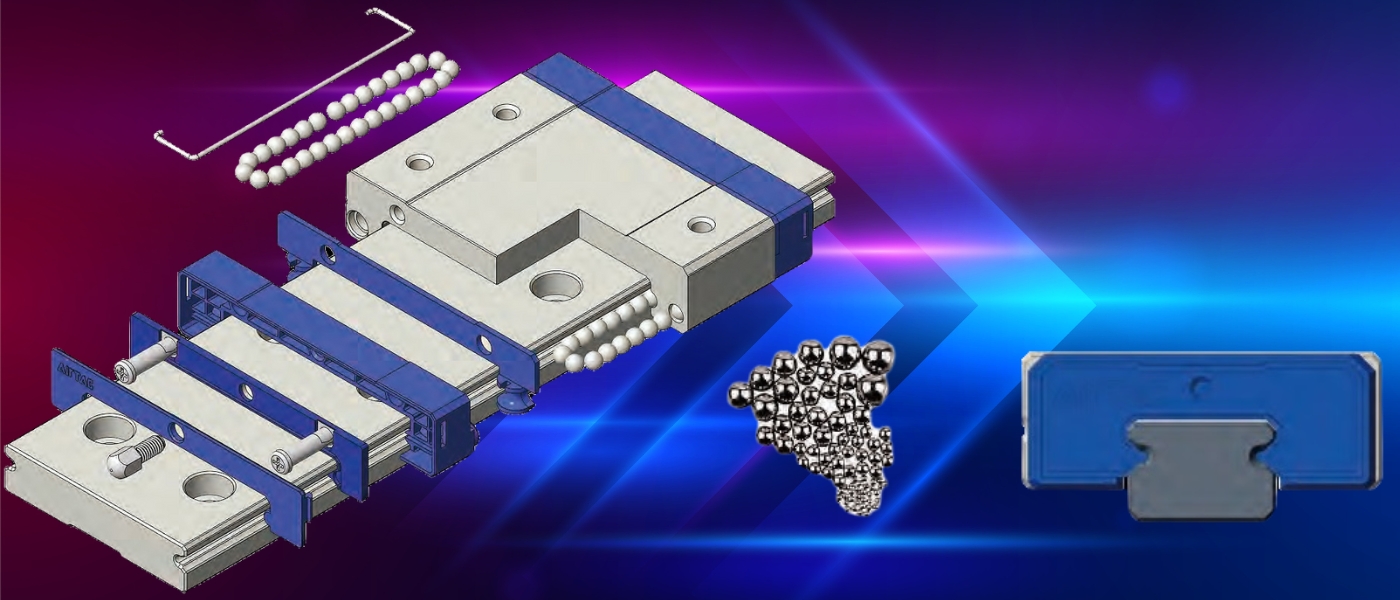

Новите миниатюрни линейни направляващи LRW се предлагат с ширина на профилната шина 14, 18, 24 и 42 mm, като изпълнението на танкетата за всяка ширина е със стандартна (N или увеличена дължина (L). Използваните стоманени сачми отговарят на изискванията на ISO 3290 G10, а сачменият сепаратор предотвратява изпадането на сачмите. Линейните направляващи имат предпазни капаци, които служат за защита на уплътнението срещу попадането на големи прахови частици.

Стандартното изпълнение на LRW е с 3 нива на предварително натоварване: A, B и C. Ниво A осигурява гладко движение, ниво B – висока степен на прецизност и ниво C – висока твърдост. Избирайки подходящото ниво, потребителите могат да отговорят на изискването на приложението за твърдост, прецизност и високо съпротивление на усукване.

Когато линейните направляващи са добре смазани, това намалява износването и увеличава в значителна степен експлоатационния живот. Предимствата на подходящо смазване са:

• Намалява триенето на търкалящите елементи в пътечките, минимизирайки износването;
• Смазващият филм между контактните повърхности предотвратява умората на търкалящите елементи;
• Защитава от появата на ръжда.

Миниатюрните линейни направляващи LRW се доставят фабрично смазани с грес Shell Alvania GreaseS2. Препоръчва се използването на същата грес или продукт със същите характеристики за повторно смазване. Въпреки че се доставят смазани с достатъчно количество грес, линейните направляващи трябва периодично да се смазват, за да се избегне ненужно износване. Това би трябвало да се прави на всеки 100 km пробег или периодично през 3 до 6 месеца.

Новите линейни направляващи LRW са предназначени за употреба при температура на околната среда до +80 °C, като максималната температура не трябва да превишава +100 °C.
