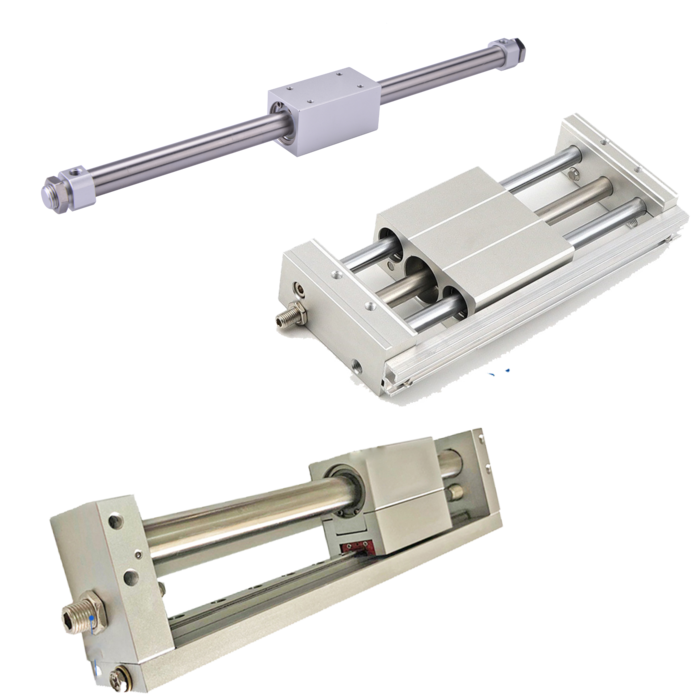

Безпрътови магнитни цилиндри
Безпрътови магнитни цилиндри
Безпрътов цилиндър серия RMS
![](/fileadmin/_processed_/f/f/csm_RMS_e3a40ecd83.png)
1. Магнитният цилиндър е пневматичен безпрътов, състоящ се от мобилен прът с вградени пръстеновидни магнити и мобилна каретка с вградени магнити. Връзката между тях е магнитна и каретката се движи свободно по пръта.
2. Цилиндърът е прахоустойчив поради изолацията между пръта и каретката.
3. Цилиндърът е с компактни размери.
4. Гумените демпфери и настройващите се пневматични демпфери в двата края осигуряват плавна работа.
Технически данни:
Размер: от 10 до 32;
Размер вх/изх: M5x0.8, 1/8", 1/4"
Двойнодействащ;

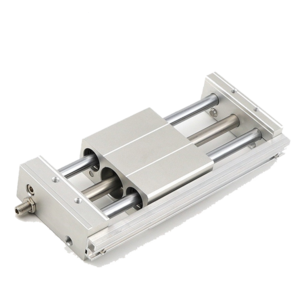

Цилиндър с направляващи серия RMT
![](/fileadmin/_processed_/4/9/csm_RMT_a3420d8eca.png)
1. Магнитният цилиндър е пневматичен безпрътов, състоящ се от мобилен прът с вградени пръстеновидни магнити и мобилна каретка с вградени магнити. Връзката между тях е магнитна и каретката се движи свободно по пръта.
2. Цилиндърът е прахоустойчив поради изолацията между пръта и каретката.
3. Цилиндърът е с компактни размери.
4. Гумените демпфери в двата края осигуряват плавна работа. Ако се използват и настройващите се пневматични демпфери, то резултатът е по-добър.
5. Двойните направляващи осигуряват голяма точност и товароносимост.
Технически данни:
Размер: от 16 до 40;
Размер вх/изх: M5x0.8, 1/8", 1/4"
Двойнодействащ;

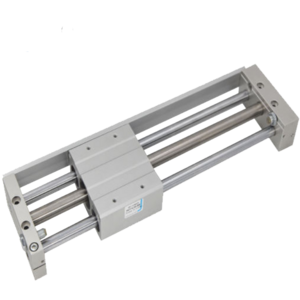

Цилиндър с направляващи серия RMTL
![](/fileadmin/_processed_/8/1/csm_RMTL_393312873e.png)
1. Магнитният цилиндър е пневматичен безпрътов, състоящ се от мобилен прът с вградени пръстеновидни магнити и мобилна каретка с вградени магнити. Връзката между тях е магнитна и каретката се движи свободно по пръта.
2. Цилиндърът е прахоустойчив поради изолацията между пръта и каретката.
3. Цилиндърът е с компактни размери.
4. Гумените демпфери в двата края осигуряват плавна работа. Ако се използват и настройващите се пневматични демпфери, то резултатът е по-добър.
5. Двойните направляващи осигуряват голяма точност и товароносимост.
Технически данни:
Размер: от 10 до 40;
Размер вх/изх: M5x0.8, 1/8", 1/4"
Двойнодействащ;

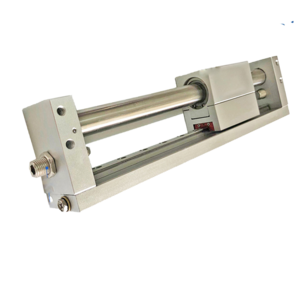

Цилиндър с направляващи серия RMH
![](/fileadmin/_processed_/b/d/csm_RMH_7db60db71b.png)
1. Магнитният цилиндър е пневматичен безпрътов, състоящ се от мобилен прът с вградени пръстеновидни магнити и мобилна каретка с вградени магнити. Връзката между тях е магнитна и каретката се движи свободно по пръта.
2. Цилиндърът е прахоустойчив поради изолацията между пръта и каретката.
3. Цилиндърът е с компактни размери.
4. Гумените демпфери и настройващите се пневматични демпфери в двата края осигуряват плавна работа.
5. Със странична релса точността и товароносимостта е голяма, а тялото не се завърта.
Технически данни:
Размер: от 10 до 25;
Размер вх/изх: M5x0.8, 1/8"
Двойнодействащ;
