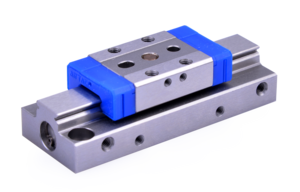

1. Интегриран цилиндър, с линейно направляване с ролки и компактни размери.

2. С голяма точност и здравина за прецизни приложения.

3. Монтаж на цилиндъра от две посоки.

4. Свързване с въздух от две посоки.

Технически данни:

Размер: от 8 до 20;

Размер вх/изх: M3x0.5, M5x0.8

Двойнодействащ;

Съвместими сензори DMSH (S), CMSH

Технически данни

3D Модели

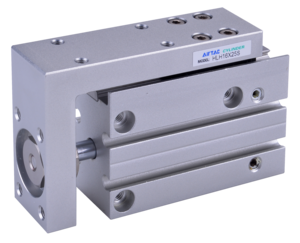

1. Цилиндър с малък линеен съчмен лагер.

2. С голяма точност и здравина за прецизни приложения.

3. Монтаж на цилиндъра от 4 посоки.

4. Свързване с въздух от 3 посоки.

Технчески данни:

Размер: от 6 до 20;

Размер вх/изх: M5x0.8

Двойнодействащ;

Съвместими сензори DS1-HN, DS1-HP

Технически данни

3D Модели

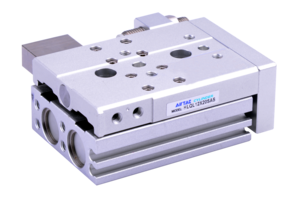

1. Конструкция със сферичен лагер. Постига се висока прецизност, прахоустойчивост и здравина.

2. Проходни отвори за монтаж на тялото.

3. Отвори за щифтове подобряват точността пр монтаж и демонтаж.

4. Буталото има плаваща връка и няма нужда от понасяне на допълнителен въртящ момент.

5. Двойният бутален прът удвоява носещите сили.

6. Монтажните отвори на тялото имат три позиции.

Технически данни:

Размер: от 6 до 25;

Размер вх/изх: M5x0.8, 1/8"

Единична водеща релса, Двойна водеща релса;

Съвместими сензори DS1-HN, DS1-HP

Технически данни

3D Модели

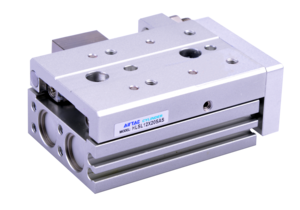

1. Цилиндър с вграден ролков лагер. Постига голяма точност, устойчивост, натоварване и отлични линейност и равнинност. Може да се ползва за прецизни монтажи.

2. Отвори за щифтове подобряват точността при монтаж и демонтаж.

3. Буталото има плаваща връка и няма нужда от понасяне на допълнителен въртящ момент.

4. Двойният бутален прът удвоява носещите сили.

5. Монтажните отвори на тялото имат три позиции.

Технически данни:

Размер: от 6 до 25;

Размер вх/изх: M5x0.8, 1/8"

Двойнодействащ;

Съвместими сензори DS1-HN, DS1-HP

Технически данни

3D Модели

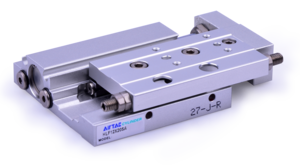

1. Направляващата релса е от специална стомана, с висока якост и корозоустойчивост.

2. Свързващият щифт е от високолегирана стомана, с голяма устойчивост и дълъг живот.

3. Настройка на хода е възможна чрез допълнително оборудване и замества напълно шок-абсорберите.

4. Направляващата релса има отлична геометрия и много малки отклонения от формата.

5. Сензори могат да се монтират на допълнителни плочи отстрани.

6. Тяло и шейна, с позициониращи отвори за по-голяма точност при монтаж и демонтаж.

Технически данни:

Размер: от 6 до 12;

Размер вх/изх: M3x0.5, M5x0.8

Двойнодействащ;

Съвместим сензор DMSH (S)

Технически данни

3D Модели
